產品介紹

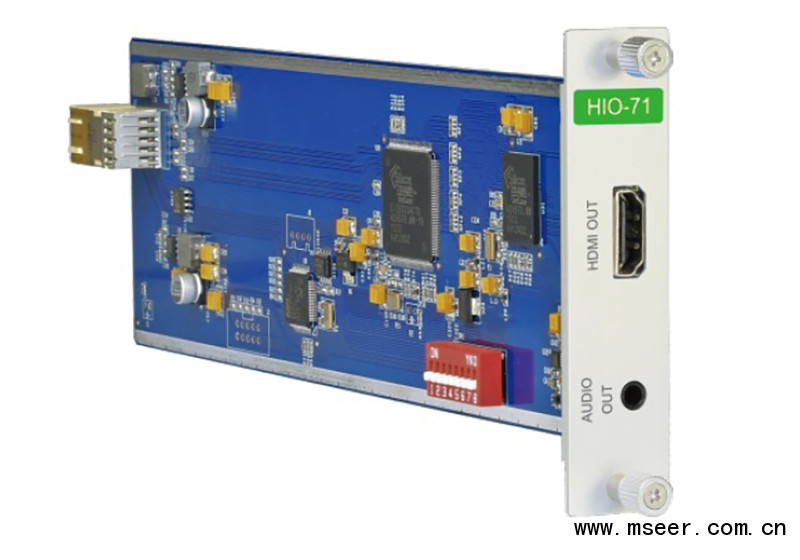

HIO-71 HDMI單通道帶拼接功能的4K無縫輸出卡，配合HMD主機使用采用獨立板卡設計，每塊卡支持1路HDMI輸出，解嵌岀模擬音頻，并可通過設置，完成MxN的圖像拼接功能；支持最高輸出3840X2160P30以?xún)?nèi)的上、下變換，并實現無縫切換效果。是本系列矩陣無縫輸出卡的基礎卡，其他接口的無縫輸出，都是通過該卡后接對應的接口轉換器加以實現。
功能特性
◎支持1路可上下變換的HDMI輸出
◎每路支持MxN的圖像拼接功能輸出
◎最高支持圖像分辨率3840×2160P30
◎解嵌出模擬音頻
◎點對點硬件無壓縮實時轉換
◎傳輸距離7m
技術指標
視頻參數
輸出最高分辨率：3840×2160P30
輸出信號幅度：800mvpp
輸出數據速率：最高8.91Gbps
輸出接口：HDM
音頻特性
增率：0dB;
總諧波失真+噪聲：0.05%@1kHz(額定電壓下)
頻率響應：20Hz~20kHz
共態抑制比(CMRR)：(CMRR)>75dB@:20Hz~20kHz
信號類型：立體聲，非平衡
接口：3.5mm耳機插孔
阻抗：<470Ω
